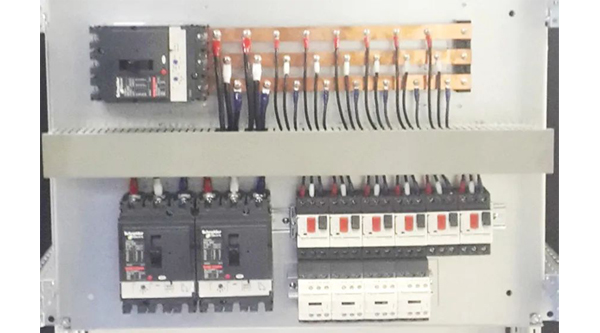

傳統的接線方式
母線系統是什么?
當人們第一次接觸母線系統這個概念時，都會有疑問:什么是母線系統?
母線銅排就是銅排，怎么變成系統了;其實就母線系統來講，它不只是為工程項目建立起簡單的電氣連接，更是將低壓配電中的銅排連接與整體防護、電氣元件之間的上下級連接、以及母線排整體的維護和擴展這些因素綜合考慮的條件下，建立起了通用化、模塊化、節省空間，提高效率，安全可靠的系統，故稱之為“母線系統”。

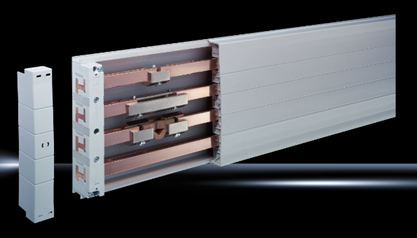

先簡單介紹下母線系統的絕緣防護結構：
1、母線系統的全封閉結構由圖中的底部槽型件(B及C)、蓋板(D)和端蓋(A)等絕緣部件組成，構成了安全的防接觸保護系統。
2、底部槽型件提供母線銅排、元件適配器和安裝底面之間的絕緣防護，達到UL標準的要求;在母線支架固定時一同安裝定位;
3、蓋板(D)是在整體母線系統和各類適配器熔斷器開關等元器件裝好后，剩余裸露銅排的部分就可直接用蓋板進行保護。
4、端蓋則提供了母線支架側面的絕緣防護，可直接安裝在母線支架的側面。支撐遮板(E)和隔擋(F)適用于在銅排并柜連接時安裝了銅排連接件的區域;
5、同時，支撐遮板也可用于長距離母線蓋板的后部支撐。
簡而言之，母線系統的安全防護結構+母線支架+銅排，這三類部件就構成了整個母線系統的基礎;在此基礎上只需配上各種功能的適配器和熔斷器開關就能滿足各個客戶的項目需求了。

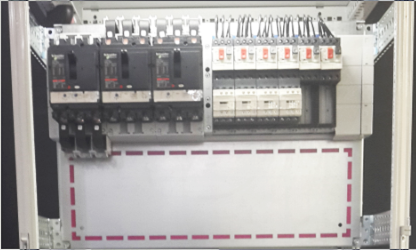

母線系統接線方式
（文章來源：威圖Rittal服務號）
