　　一、簡介

　　研釘扣機是專用的自動縫紉機型，完成有規則形狀鈕扣的縫釘和有“釘、滴”縫紉工藝的作業，如釘商標、標簽、帽蓋等。

　　二、工藝要求

　　分成兩個部分，一個是釘扣的部分，可以分別設置每個釘扣之間的距離，并能切換每種配方;還有一個部分是送扣子部分，釘扣一個送一個，如果扣子沒送到，那么動作需要暫停，需要手動補扣，然后繼續工作。

　　三、方案

　　該控制系統主要采用維控人機界面LEVI-700E，PLC主機使用LX3V-3624MT+LX3V-2416MT。

　　簡要方案如下：設置每個釘扣的間距，總的釘扣個數，可單步運行進行調試;送扣子部分，開機按復位按鈕，準備第一個扣子，如果沒有，持續動作兩次，以防扣子卡住，等待第一個釘扣信號，則由步進設置角度開始送料。

　　四、程序簡要介紹

　　HMI程序：

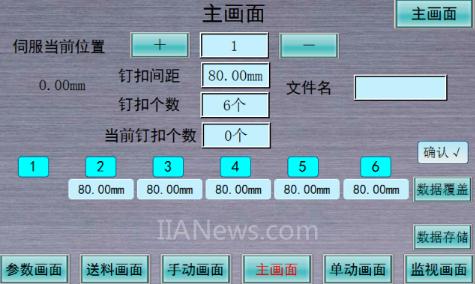

　　主畫面：該畫面主要為設定每個釘扣的間距、釘扣的總數、配方的切換，實時顯示當前釘扣的位置。

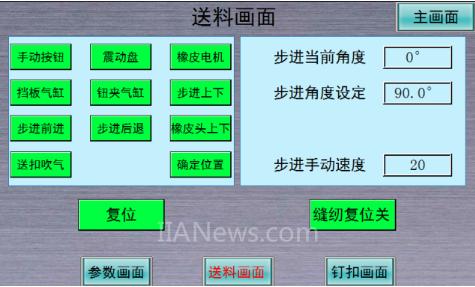

　　送扣子畫面：該畫面主要設定步進的旋轉角度、當前的角度、及手動部分。

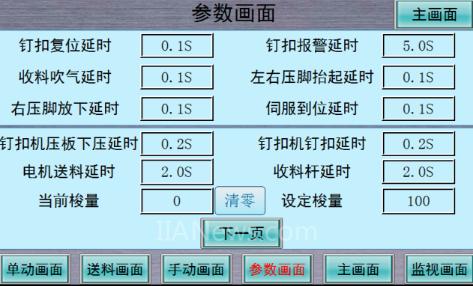

　　參數畫面：該畫面主要設置各個氣缸動作的延時、復位時間等參數。

　　PLC部分程序：

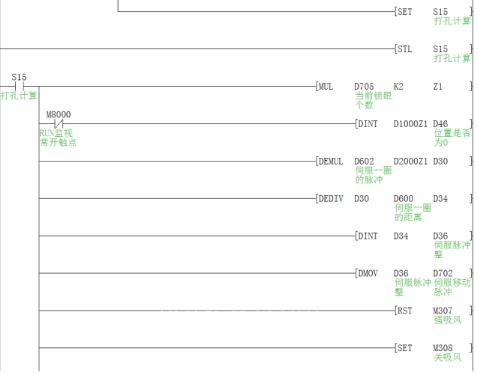

　　釘扣位置計算部分

　　送扣子部分

　　五、工程總結

　　1、每個釘扣的間距計算、能保存配方號;

　　2、送料部分和釘扣部分的配方，送料出現故障，釘扣要暫停，等待。

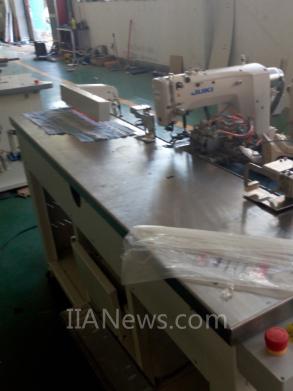

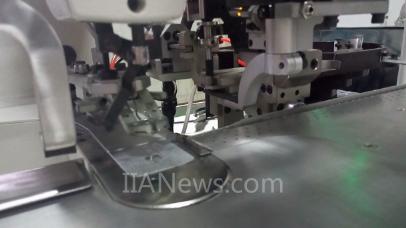

　　六、設備圖片
